Устройство рохли: гидравлический механизм и принцип работы

Рохля (гидравлическая тележка, или рокла) работает за счёт замкнутой гидравлической системы. Внутри корпуса расположены три цилиндра — базовый (резервуар масла), нагнетательный (насос) и рабочий (исполнительный), — а также три клапана: всасывающий, нагнетательный и конический (спускной). Когда оператор качает рукоятку, насосный плунжер перекачивает масло из резервуара в рабочий цилиндр. Давление масла выдвигает главный шток и поднимает вилы с грузом. Для опускания конический клапан приоткрывается, масло возвращается в резервуар и вилы плавно опускаются. Понимание этого механизма позволяет самостоятельно диагностировать 80% неисправностей без обращения в сервис.

Из чего состоит рохля: пять основных узлов

Конструкция рохли делится на пять функциональных узлов. Каждый выполняет свою роль и имеет собственный ресурс. Знание этой структуры — основа правильного обслуживания и грамотного выбора техники.

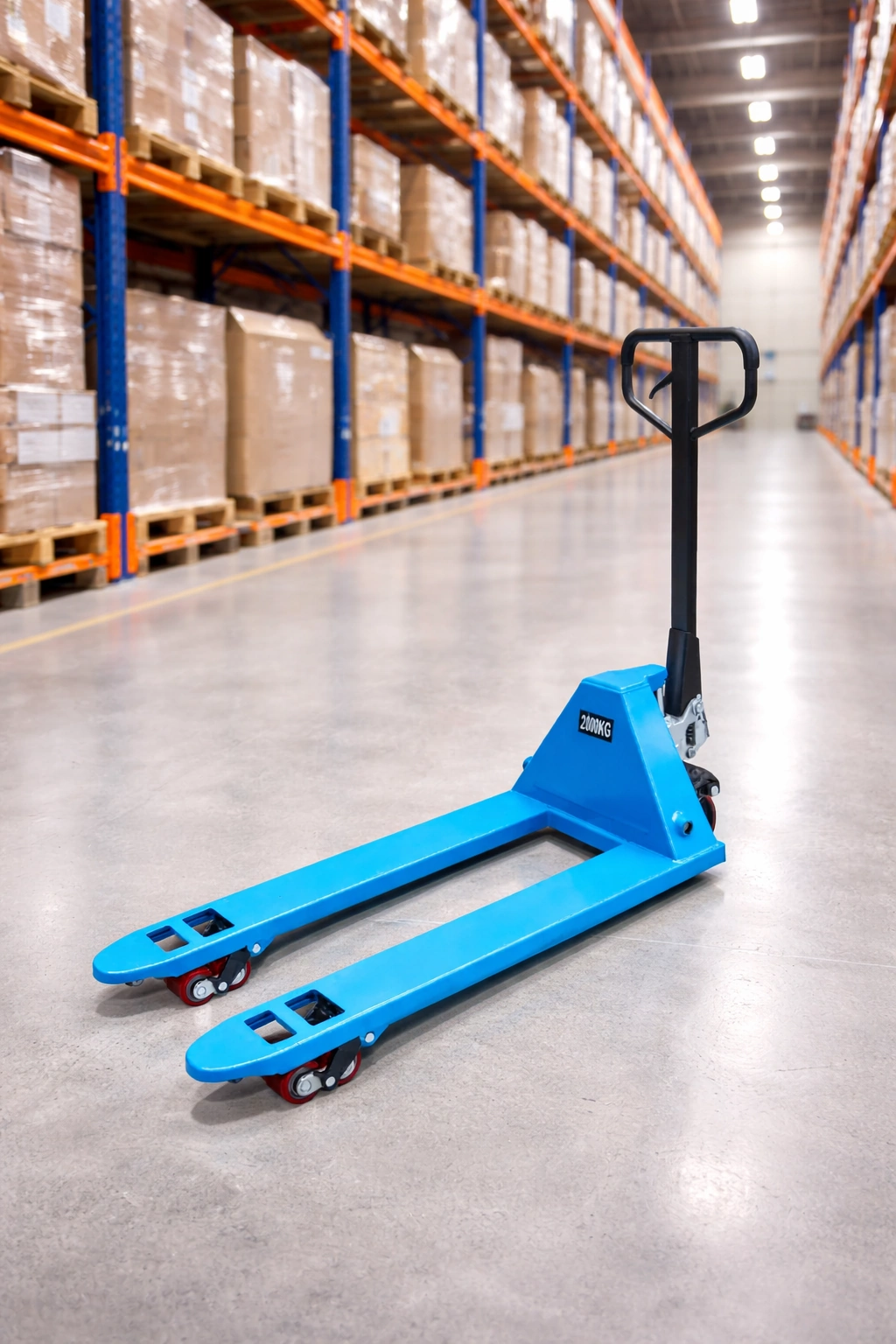

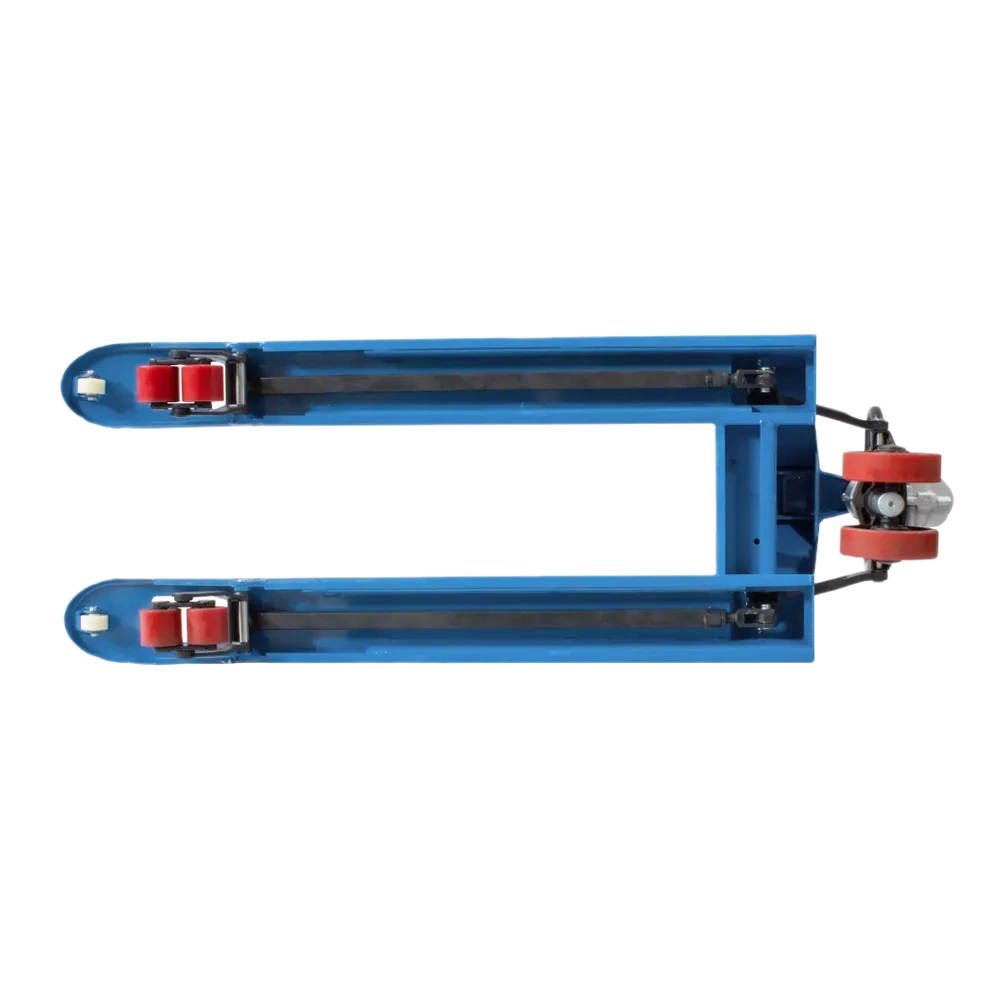

Несущая рама и вилы

Рама — это скелет тележки. Её сваривают из листовой стали: в бюджетных моделях толщина стенки составляет 3–4 мм, в усиленных — 5–6 мм. Стандартная длина вил — 1150 мм: именно столько нужно, чтобы войти в европаллет 800×1200 мм. Ширина между вилами у стандартных моделей — 520–550 мм, у широковилочных — 685 мм. Вилы практически не изнашиваются при правильной эксплуатации. Основной враг рамы — перегруз и механические удары, которые вызывают микротрещины в сварных швах. Визуальный осмотр швов раз в месяц занимает одну минуту и позволяет поймать проблему до аварийного отказа.

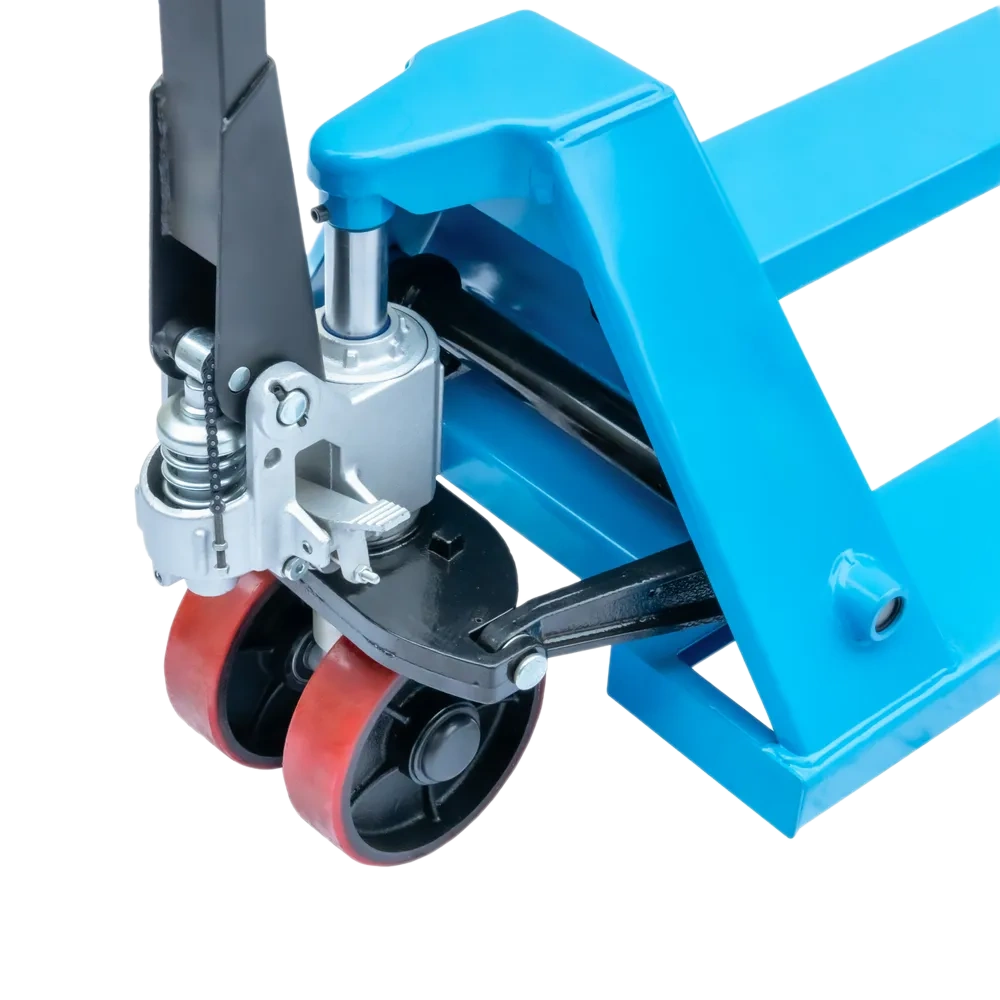

Гидравлический блок — сердце тележки

Гидроблок — металлический корпус у основания рукоятки, в котором сосредоточена вся гидравлика: три цилиндра, три клапана, насосный плунжер и рабочая жидкость. Объём рабочей жидкости в стандартной рохле — 0,2–0,4 л (200–400 мл). Именно этот узел определяет грузоподъёмность, плавность подъёма и ресурс техники.

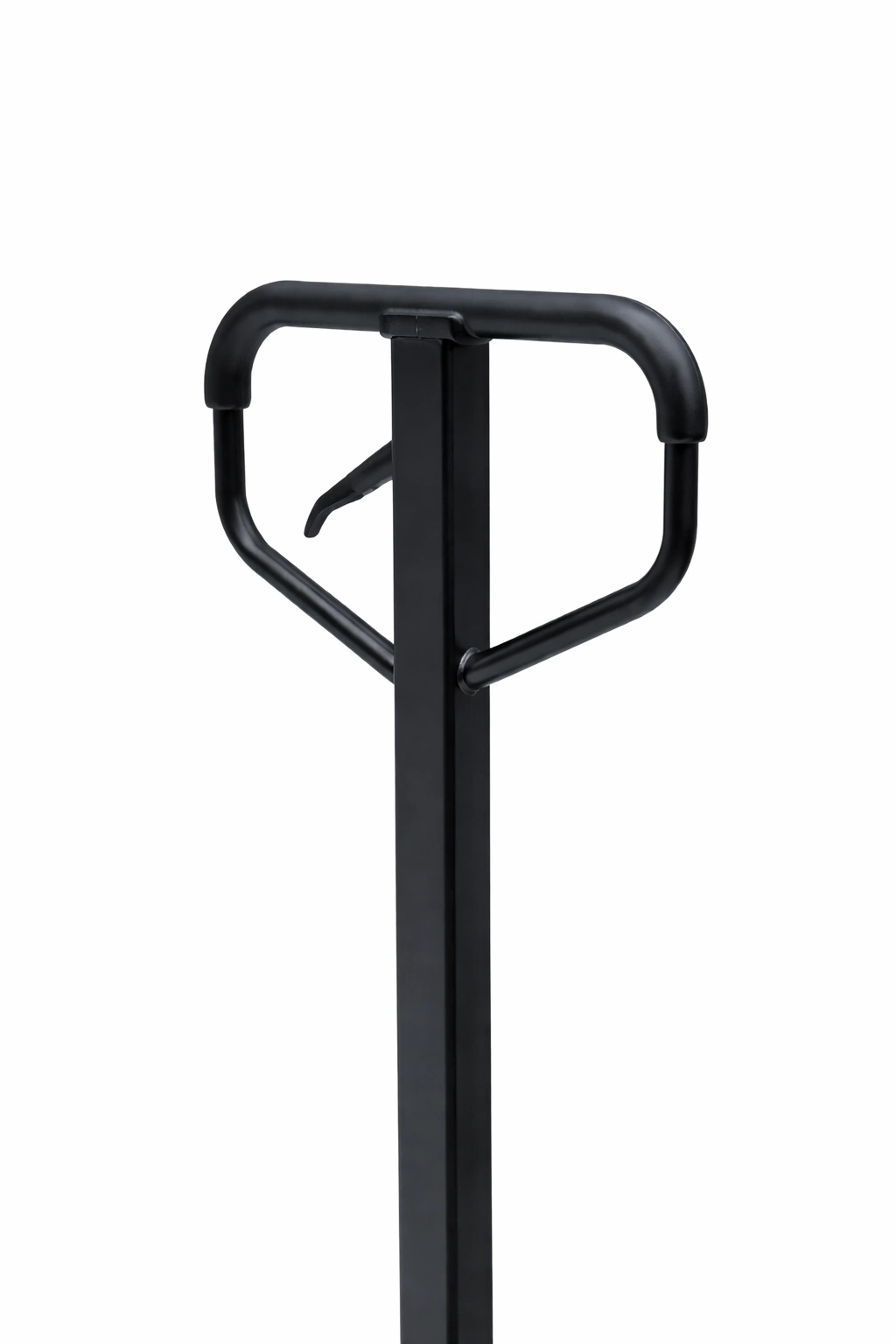

Рукоятка с насосным механизмом

Рукоятка — одновременно орган управления и привод насоса. Она качается вниз-вверх, приводя в движение плунжер, и поворачивается по горизонтали для управления направлением движения тележки. Три фиксированных положения определяют режим работы гидравлики (подъём, нейтраль, опускание) — подробнее об этом в разделе про клапанную систему.

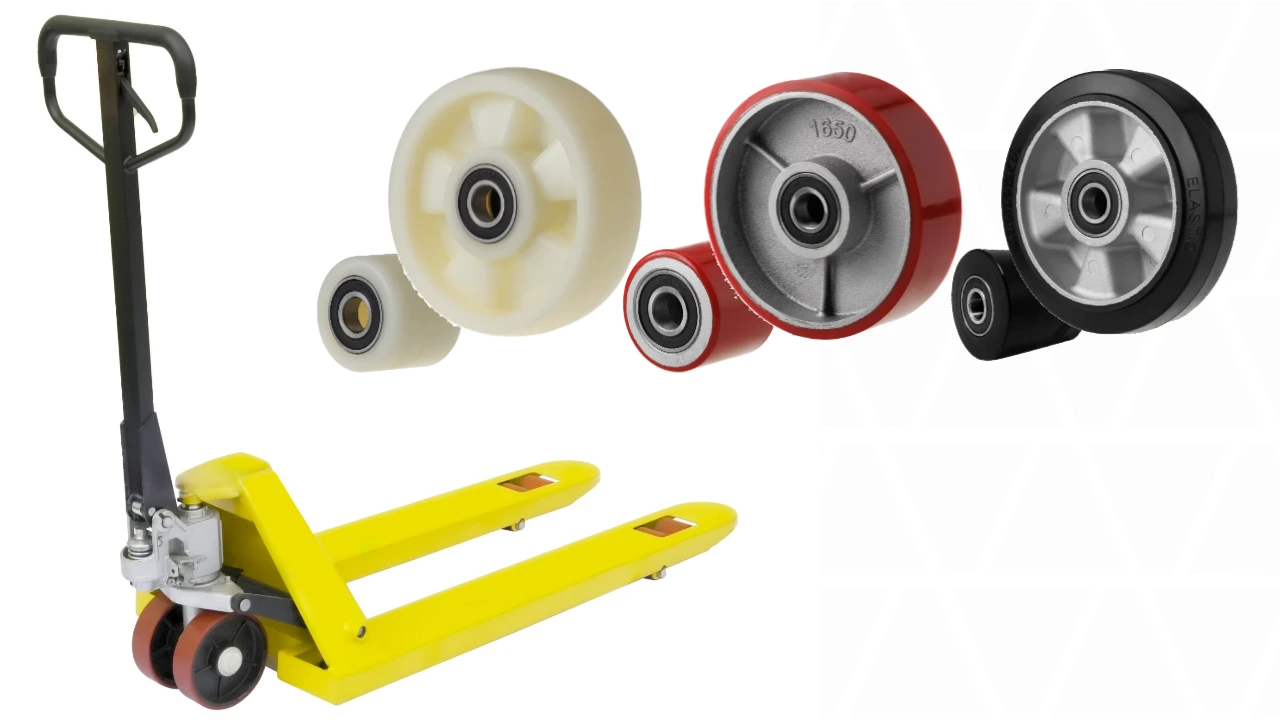

Ходовая часть: рулевые колёса и вилочные ролики

Ходовая часть включает два рулевых колеса у рукоятки и четыре грузовых ролика (по два в каждой вилке). Рулевые колёса диаметром 160–200 мм (стандарт — Ø180 или Ø200 мм) установлены на оси Ø20 мм с шариковыми подшипниками. Вилочные ролики несут основную нагрузку: при грузоподъёмности 2000 кг каждый ролик работает под нагрузкой около 500 кг.

Уплотнения и манжеты

Резиновые уплотнения расположены на штоке гидроцилиндра, поршне и в насосном узле. Их ресурс — 2–4 года при правильном обслуживании. Первый признак износа — масляные пятна под гидроцилиндром. Замена комплекта уплотнений обходится в 3–8 тыс. рублей и занимает 1–2 часа, что составляет 10–20% от стоимости новой рохли.

Гидравлический узел: три цилиндра и их роли

Рохля — это гидравлическая тележка с ручным насосом, принцип работы которой основан на перемещении несжимаемой жидкости между тремя цилиндрами замкнутой системы. Разберём каждый из них.

Базовый (резервуарный) цилиндр

Базовый цилиндр — это резервуар. Он хранит запас гидравлического масла и не создаёт никакого механического усилия. Когда вилы опущены, масло находится преимущественно здесь. Уровень масла проверяют через заправочное отверстие при опущенных вилах — именно в этом положении резервуар наиболее полный и уровень хорошо виден. Если в резервуаре недостаточно масла — насос «хватает воздух», давление в рабочем цилиндре не создаётся, и рохля не поднимает груз. Это самая частая причина отказа: по данным a550.ru, более 80% случаев «рохля не поднимает» объясняются именно низким уровнем масла или завоздушиванием.

Нагнетательный (насосный) цилиндр

Нагнетательный цилиндр — это насос. Внутри него движется насосный плунжер — небольшой стальной шток, совершающий возвратно-поступательные движения при качании рукоятки. Герметичность плунжера обеспечивается резиновыми кольцами. Каждое качание рукоятки соответствует одному рабочему ходу плунжера. Стандартная рохля требует 8–12 качков для подъёма паллеты на рабочую высоту. В моделях с системой Quick Lift увеличенный ход плунжера позволяет поднять груз за 2–3 качка, экономя 5–10 секунд на операцию.

Рабочий (исполнительный) цилиндр и главный шток

Рабочий цилиндр — исполнительный орган. Именно сюда насос нагнетает масло под давлением. Давление действует на поршень, шток выдвигается, и через рычажно-тяговую систему вилы поднимаются. Максимальный ход штока у стандартной рохли обеспечивает подъём вил до 200 мм от пола. Рабочий цилиндр — одноштоковый, одностороннего действия. Подъём происходит от давления масла; опускание — под весом груза через клапан сброса. Именно поэтому рохля не требует никаких дополнительных усилий при опускании: гравитация делает работу.

Клапанная система: как масло движется в нужном направлении

В гидроузле рохли три клапана играют строго определённые роли: всасывающий контролирует забор масла из резервуара, нагнетательный направляет его в рабочий цилиндр, а конический удерживает давление под нагрузкой и управляет плавным опусканием.

Всасывающий клапан (шариковый)

Всасывающий клапан расположен на входе в насосный цилиндр со стороны резервуара. Он работает как обратный клапан: открывается только в одну сторону — при движении плунжера вниз, когда в насосной камере создаётся разрежение. Масло из резервуара засасывается в насос. При ходе плунжера вверх клапан захлопывается и не пускает масло обратно. Засорение всасывающего клапана — насос не забирает масло. Симптом: рукоятка качается легко, но вилы не поднимаются. Решение: промывка клапана чистым гидравлическим маслом.

Нагнетательный клапан (шариковый)

Нагнетательный клапан стоит на выходе из насосного цилиндра в направлении рабочего. Он открывается при движении плунжера вверх — под давлением масло идёт в рабочий цилиндр. При ходе плунжера вниз клапан закрывается и не даёт маслу вернуться из рабочего цилиндра обратно в насос. Благодаря этому каждый цикл качания добавляет порцию масла в рабочий цилиндр и вилы поднимаются ступенчато.

Конический (спускной) клапан

Конический клапан — игольчатый запорный элемент, управляемый положением рукоятки. В закрытом положении он герметично перекрывает канал обратного тока масла из рабочего цилиндра в резервуар. Именно он удерживает вилы с грузом на весу. Когда оператор переводит рукоятку в положение «опускание», конический клапан приоткрывается. Масло медленно перетекает из рабочего цилиндра в резервуар, и вилы плавно опускаются. Скорость опускания регулируется степенью открытия клапана — углом поворота рукоятки. Самопроизвольное опускание вил рохли под нагрузкой — прямой признак неисправности конического клапана: он перестаёт герметично перекрывать обратный ток масла из рабочего цилиндра. Эксплуатация рохли с такой неисправностью запрещена.

Таблица состояний клапанов по режимам работы

Рычажно-насосный механизм: как рукоятка создаёт давление

Три положения рукоятки

Рукоятка рохли имеет три фиксированных положения, каждое из которых управляет определённым клапаном.

Три положения рукоятки рохли и их функции

Цикл подъёма шаг за шагом

Стандартная рохля поднимает груз до 200 мм (от минимальной высоты 80–85 мм) — ровно столько, сколько нужно для перемещения поддона над поверхностью пола. Вот как это происходит пошагово:

• Рукоятка переводится в верхний паз — режим подъёма.
• Оператор нажимает рукоятку вниз: насосный плунжер движется вниз, в насосной камере создаётся разрежение.
• Всасывающий клапан открывается — масло из базового цилиндра (резервуара) поступает в насосный цилиндр.
• Оператор поднимает рукоятку: плунжер движется вверх, сжимая масло в насосном цилиндре.
• Всасывающий клапан закрывается; нагнетательный клапан открывается.
• Масло под давлением уходит в рабочий цилиндр.
• Давление в рабочем цилиндре выдвигает главный шток.
• Шток через рычажно-тяговую систему поднимает вилы на несколько миллиметров.
• Повторение цикла — постепенный подъём до нужной высоты (до 200 мм от минимальной высоты 80–85 мм).

Вилочная система и ходовая часть

Вилочные ролики: нагрузка и типоразмеры

На стандартной рохле четыре вилочных ролика — по два в каждой вилке. Стандартные посадочные размеры: 50×70, 70×80 или 80×70 мм (диаметр × ширина). При грузоподъёмности 2000 кг каждый ролик работает под нагрузкой около 500 кг. Допуск при замене — не более 1–2 мм: ролик на 3–5 мм меньше «болтается» и разбивает посадочное гнездо. Ресурс зависит от материала и поверхности склада. Полиуретановые ролики на ровном бетоне служат 2–4 года. Нейлоновые на бетоне с трещинами — всего 6–12 месяцев. Износ роликов — причина 60–70% всех обращений по ремонту рохлей.

Рулевые колёса

Рулевые колёса диаметром Ø180–200 мм (на лёгких моделях — Ø160 мм) установлены на оси Ø20 мм с шариковыми подшипниками. Колёса большего диаметра лучше переезжают стыки: Ø200 мм преодолевают перепады пола до 5–8 мм без удара. Подшипники смазывают раз в 6–12 месяцев; при появлении люфта или заедания — осмотр и замена.

Сроки обслуживания: таблица по узлам

При своевременном обслуживании рохля служит 5–8 лет. Суммарная стоимость расходников за этот срок — 3–8 тыс. рублей, что составляет 10–20% от цены нового оборудования.

Диагностика неисправностей через понимание устройства

Понимание устройства гидроузла позволяет точно диагностировать любую неисправность рохли: каждый симптом соответствует конкретному клапану или цилиндру.

Рохля не поднимает груз

Первая проверка — уровень масла (открутить заправочный болт, вилы опущены). Низкий уровень — долить масло МГЕ-46В (аналог HLP ISO VG 46) до края отверстия. Если уровень в норме, следующий кандидат — засорение нагнетательного клапана. Промывка чистым маслом в большинстве случаев восстанавливает работу. Подробнее о неисправностях рохли и их устранении.

Вилы самопроизвольно опускаются под нагрузкой

Причина — неисправность конического клапана. Он перестаёт герметично закрывать обратный канал, масло медленно перетекает в резервуар. Загрязнение посадочной поверхности клапана — промывка чистым маслом. Механическое повреждение седла — замена клапана или узла целиком.

Тугой ход рукоятки при подъёме

Тяжёлая прокачка при нормальном уровне масла указывает на два варианта: загустевшее старое масло (решение — замена масла) или засорение масляного канала (промывка гидроузла). Если тяжёлый ход сопровождается утечкой — нужна замена уплотнений насосного плунжера.

Звуковая диагностика

Исправная рохля при качании издаёт глухой мягкий стук. Отклонения: Металлический скрип — недостаток смазки в подшипниках. Воздушный «чавк» — завоздушивание гидросистемы. Открыть клапан сброса, прокачать 10–15 раз. Стук при опускании — износ демпфирующего клапана.

Пять ошибок, которые разрушают гидроузел

Ошибка 1: Ремонт без снятия давления

Любой ремонт гидравлики начинается с опускания вил в крайнее нижнее положение. Клапанная система и плунжер — прецизионные детали. Разборка «на давлении» ведёт к перекосу клапанов и царапинам на плунжере.

Ошибка 2: Неподходящее масло

Трансмиссионное, моторное и ATF масла содержат присадки, которые разрушают резиновые уплотнения за 1–3 месяца. Смешивание двух разных марок гидравлического масла приводит к расслоению и образованию осадка, забивающего клапаны. О выборе правильного масла читайте в статье «Как залить масло в рохлю».

Ошибка 3: Игнорирование масляных пятен

Небольшое пятно под гидроцилиндром — ранний сигнал: уплотнение начало пропускать. Замена ремкомплекта на ранней стадии обходится в 500–1500 рублей. Отложенный ремонт через 1–2 месяца приведёт к полному вытеканию масла и аварийному отказу.

Ошибка 4: Удары рохлей о препятствия

Механический удар передаётся на клапанный узел. Накопленный эффект — деформация седла клапана и нарушение герметичности. Признак: рохля начинает самопроизвольно опускаться под нагрузкой.

Ошибка 5: Замена роликов на «близкие» размеры

Допуск посадочных размеров — не более 1–2 мм. Ролик меньшего размера разбивает посадочное гнездо вилы, что требует дорогостоящего ремонта рамы.
